100S角型隔膜式排泥閥
100S角型隔膜式排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉淀池底部，用以排除池底沉淀的泥砂和污物。 閥門內部為尼龍強化橡膠隔膜，100A角型定水位閥設計為角型結構，利于污物的順利排除，安裝方便，使用壽命長。
隔膜式排泥閥介紹
100S角型隔膜式排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉定池底部，用以排除池底沉定的泥和污物。閥門內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。角型隔膜式排泥閥用于水處理工廠做為排放水池內的污水及廢水。此閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用。介質溫度：0~80℃
公稱壓力MPa | 1.0 | 1.6 |
殼體試驗壓力MPa | 1.5 | 2.4 |
密封試驗壓力MPa | 1.1 | 1.76 |
零件名稱 | 閥體、閥蓋 | 閥瓣、彈簧 | 薄膜 |
材料 | 鑄鐵 | 不銹鋼 | 尼龍強SX橡膠 |
主要外形連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
隔膜式排泥閥產品外形結構圖

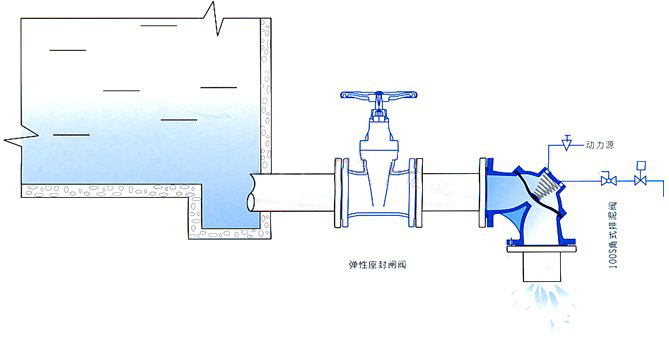

產品安裝展示
 |
||||||||||||||||||||||||
| ||||||||||||||||||||||||
